Theatre Green Book Toolkit PRODUCTIES – Ontwerpen en maken

Modulaire ontwerpstrategieën kunnen worden gebruikt om hergebruik binnen theaterontwerpen te bevorderen: de belangrijkste benadering is om het ontwerp voor te stellen als een verzameling kleinere eenheden of modules die kunnen worden gecombineerd om een gewenst resultaat te produceren.

Geometrische modulariteit is de meest gebruikte benadering in theatrale installaties, waarbij een item wordt opgesplitst in een kleinere groep items die later kunnen worden gecombineerd tot een andere vorm of kunnen worden aangepast door slechts één module opnieuw te maken in plaats van een hele fabricage.

Functionele modulariteit daarentegen definieert en verdeelt een assemblage in modules die gedefinieerd worden door hun functie. Een hijscomponent kan bijvoorbeeld van het ene item worden verwijderd en op een ander item worden hergebruikt.

Voordelen van het gebruik van een modulaire ontwerpbenadering zijn verlaging van de financiële en milieukosten op de lange termijn, waarbij het grootste deel van een structuur of systeem in elke iteratie kan worden hergebruikt. De modulaire aanpak kan worden omarmd om de voorraad modulaire onderdelen van de organisatie in de loop van de tijd geleidelijk uit te breiden, zodat er een voorraad vaste onderdelen ontstaat die in de toekomst snel en tegen lage kosten kan worden ingezet.

Uitdagingen die overwonnen moeten worden zijn de interoperabiliteit van modules van verschillende leveranciers van vergelijkbare systemen. Bij de productie van een nieuw modulair systeem kan de aanvankelijke ontwerptijd toenemen om een prototype van een systeem te maken en het te testen voordat er grotere investeringen in worden gedaan. De initiële productiekosten zijn vaak (hoewel niet noodzakelijk) hoger dan bij productie voor eenmalig gebruik omdat er redundantie kan zijn in verbindingen of hogere duurzaamheidseisen wanneer een onderdeel meerdere keren wordt hergebruikt in talloze verschillende configuraties. Voor kritieke onderdelen is het ook belangrijk om rekening te houden met het risico op schade aan onderdelen en eventueel een inspectiesysteem te implementeren om modulaire onderdelen te controleren voor hergebruik.

Voor creatieve teams kan het een eerste taak zijn om inzicht te krijgen in de modulaire unitvoorraad van een organisatie, of de potentiële huurvoorraad, om de beschikbaarheid hiervan als uitgangspunt voor een ontwerp te gebruiken en om uit te zoeken hoe ze gecombineerd en bekleed kunnen worden om verzoeken voor op maat gemaakte producten van nieuwe materialen tot een minimum te beperken. Het kan nodig zijn om enige flexibiliteit te overwegen binnen de afmetingen en plaatsing van ontwerpelementen. Binnen een showvloer kan het bijvoorbeeld mogelijk zijn om een multiplex vloer van standaardformaat te hergebruiken als elk toegepast patroon deelbaar is binnen de grenzen van een plaat van 2,4 m x 1,2 m. Door een ontwerpconcept op deze manier aan te passen, kunnen opties worden geopend voor het gebruik van hergebruikt materiaal en kan schade aan het materiaal tijdens het gebruik worden beperkt, waardoor het materiaal een toekomst heeft.

Het bevorderen van circulariteit van materialen en onderdelen binnen je organisatie is een belangrijke prestatie. Het ontwikkelen van gemeenschappelijke standaarden in de hele sector kan ons helpen om in te huren of te delen in een grotere gemeenschap en de koolstofvoetafdruk van theater en evenementen drastisch te verminderen.

Modulaire ontwerpstrategieën

Modulaire ontwerpstrategieën variëren afhankelijk van de vraag of de modules worden opgesplitst op basis van functie of geometrie en de mate van flexibiliteit die gewenst is in de toekomstige levensduur van het item. Om succesvol hergebruik mogelijk te maken zijn er verschillende factoren waarmee rekening moet worden gehouden:

• Welk formaat voorraadmateriaal is beschikbaar? Om afval tot een minimum te beperken, kan dit een belangrijke factor zijn bij het bepalen van de grootte van de standaardmodule.



• Hoe worden modules met elkaar verbonden? Het type bevestiging wordt bepaald door factoren zoals structurele vereisten, gemak van montage en demontage, kosten van bevestigingsonderdelen, beschikbaarheid van reserveonderdelen en gereedschap dat nodig is om de bevestiging aan te brengen.
• Dimensies van modulariteit moeten worden overwogen. Wil je onderdelen later opnieuw combineren in een 2-dimensionale matrix, of een nieuwe structuur creëren in drie dimensies? Overweeg in elk geval of onderdelen in verschillende oriëntaties of offsets ten opzichte van het oorspronkelijke ontwerp verbonden kunnen worden. Er zal een afweging gemaakt moeten worden tussen toekomstige flexibiliteit, productiekosten, structurele integriteit van het onderdeel, montagegemak en interoperabiliteit met andere systemen.
• Bedenk ook hoe je de modules die je maakt kunt inventariseren en bijhouden, zodat je ze kunt delen met ontwerpers die aan nieuwe projecten werken, of misschien met partnerlocaties.

Voorbeelden van modulair ontwerp

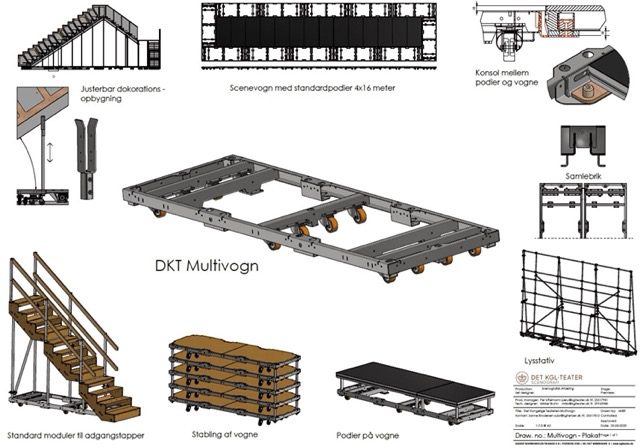

DKT Meerwagen

Ontwikkeld door het Koninklijk Deens Theater, een modulaire wagen met meerdere verschillende configuraties die gebruikt kunnen worden tijdens het bouwproces en tijdens producties, van materiaalhantering in werkplaatsen tot trappen, zitplaatsen in het auditorium en het verplaatsen van decor tijdens de uitvoering.

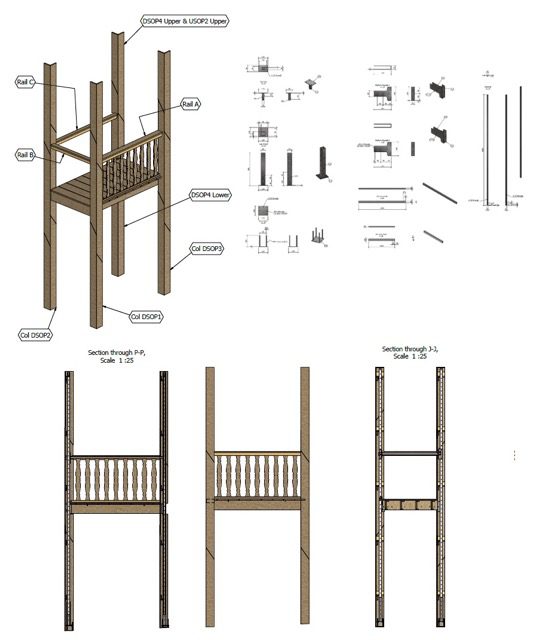

RSC modulair framesysteem

Een modulair structureel steigersysteem dat gebruik maakt van lasersnijden van buizen om snelle bouwtijden van stalen frameconstructies mogelijk te maken ter vervanging van eerder gelaste frames. Frames kunnen opnieuw worden geconfigureerd en bekleed met verschillende materialen voor elke show.

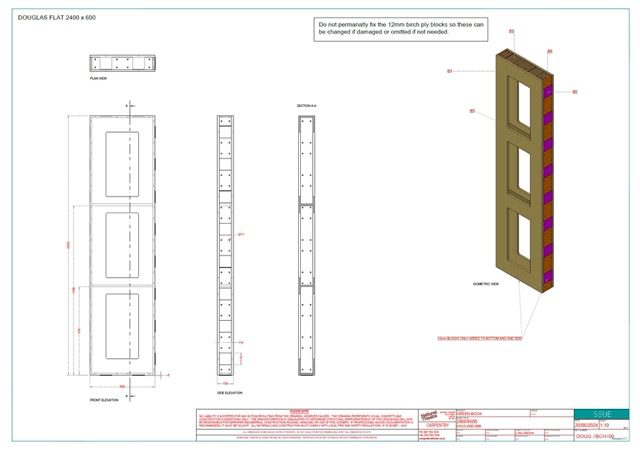

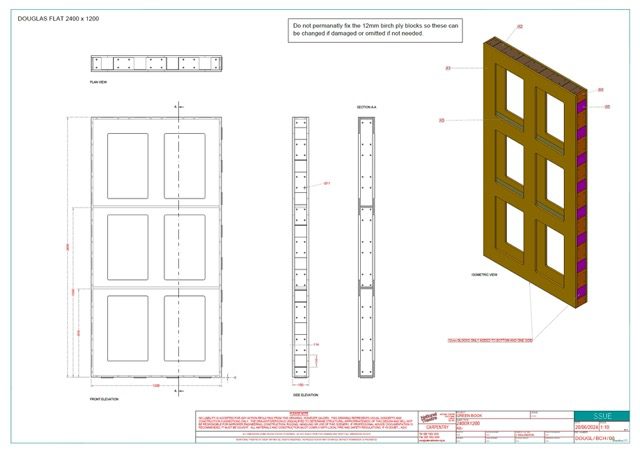

Nationaal Theater Houten Modulaire Flat

Een systeem van herbruikbare modulaire multiplex platen, geproduceerd in verschillende afmetingen met stappen van 300 mm, waarmee wandelementen kunnen worden gebouwd die kunnen worden geconfigureerd om openingen in verschillende posities mogelijk te maken. Decoratieve oppervlakken kunnen aan de voorkant worden vastgeschroefd en verwijderd voor toekomstig hergebruik.

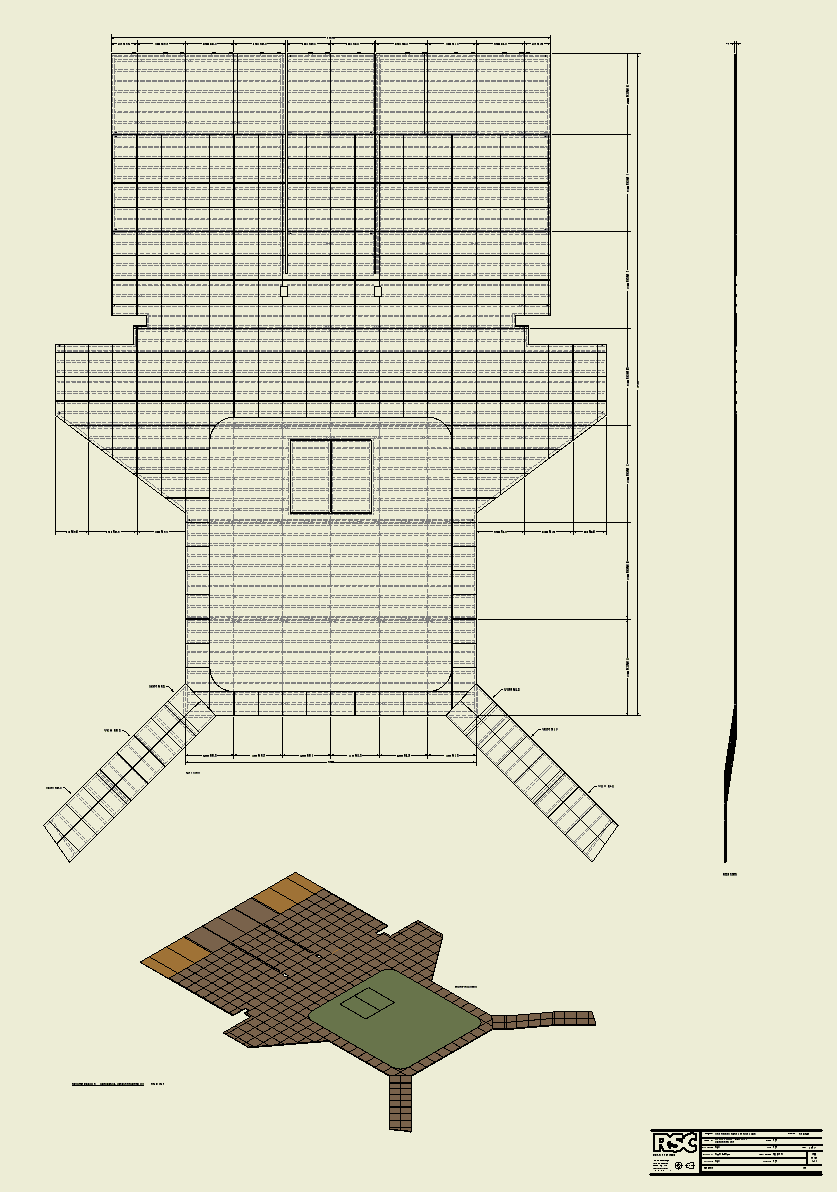

RSC Beursvloer

Het RSC heeft een voorraad van 8 vloeren voor het Royal Shakespeare Theatre met verschillende oppervlakken en plankformaten. Ontwerpers worden aangemoedigd om hun vloer zo te ontwerpen dat deze geschikt is voor de standaard moduulmaat en om indien nodig een extra tegelbekleding aan te brengen om deze in lijn te brengen met de standaard moduulmaat. Elke show hoeft dan alleen de vloermodules opnieuw te maken om plaats te bieden aan nieuwe val- of spoorposities. Deze strategie heeft het RSC geholpen om sinds 2019 geen nieuwe vloer van nieuwe materialen meer te maken in deze locatie.

Commerciële modulaire ontwerpsystemen

beMatrix: De bedrijfsevenementenindustrie maakt al enkele jaren gebruik van een modulair decor met de naam beMatrix. Het is vooral ontworpen om herbruikbare en duurzame decorelementen te leveren voor conferenties en tentoonstellingen, maar er zijn ook elementen die gebruikt kunnen worden voor theaterproducties. Oorspronkelijk gevestigd in België, is er nu een breed netwerk van bedrijven die beMatrix in hun huurvoorraad hebben door heel Europa en de VS.

Stalen dek: Tijdelijke stellages en platforms met meerdere verschillende compatibele maten.

Truss: Er zijn talloze vakwerksystemen waarmee structurele frames en balken kunnen worden gebouwd in grond- of rasterondersteunde toepassingen. Elk systeem is misschien niet compatibel met andere, maar ze zijn vaak wel compatibel met standaard hulpstukken zoals doughty buisklemmen.

Unistrut: Een modulair framesysteem dat bestaat uit meerdere verschillende profielen en verbindingsstukken die op verschillende manieren kunnen worden geconfigureerd en gedemonteerd voor hergebruik.

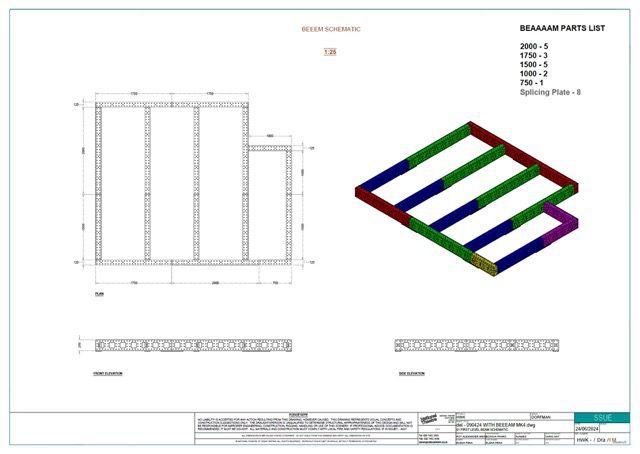

Driedubbele E: ModTruss en BEEEM constructieframesystemen bieden standaardsecties die in verschillende configuraties kunnen worden verbonden via standaard boutverbindingen.

Layher Steigersystemen: Alle steigers maken gebruik van modulaire principes, maar Layher is een systeem dat snellere bouwtijden biedt dankzij het op maat gemaakte verbindingsontwerp.

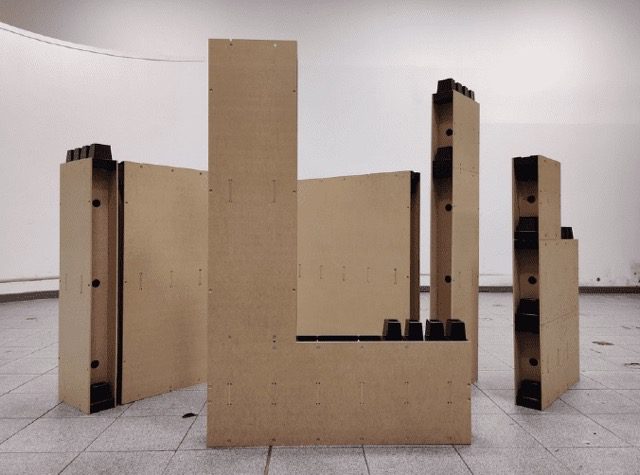

etSetera Emagiblock: Een nieuwe benadering van scenische flats die meer flexibiliteit biedt voor herconfiguratie met snelle montage- en demontagetijden.
